一、产品概述:

微机控制电子式万能试验机主要用于金属和非金属材料如金属薄板、玻璃钢、三角胶带、塑料板、尼龙、皮革、胶管等的拉伸、压缩、弯曲等试验。适用于建工建材、钢铁冶金、航空航天、质量监督、教学科研单位等领域。

试验机符合GB/T 228.1-2021《金属材料 拉伸试验 第1部分：室温试验方法》、GB/T7314《金属材料室温压缩试验方法》及GB/T14452《金属材料弯曲力学性能试验方法》、测量RP、Rt、ReH、ReL、Rm、E、A、At、Agt、Z等性能参数。满足多种标准：如GB、ASTM 、ISO 、JIS、DIN等。

 图片（ 仅供参考以实物为准）

二、产品的制造和检验标准:

GB/T 16491-2008 《电子万能试验机》

GB/T 2611-2007 《试验机通用技术要求》

JJG 139-2014 《拉力、压力和万能试验机》

JJG 475-2008 《电子式万能试验机检定规程》

GB/T 16825.1《静单轴试验机的检验第1部分：拉力和（或）压力试验机测力系统的检验与校准》

GB/T 22066-2008《静力单轴试验机计算机数据采集系统的评定》

满足GB/T 1447、GB/T 1448、GB/T 1449、 GB/T 1452、GB/T 1453、GB/T 1455、GB/T 1456、GB/T 1457、GB/T 7122测试标准

<!--[if !supportLists]-->三、<!--[endif]-->主要技术指标:

四、产品介绍:

1、主机

1.1采用双空间门式结构，下空间拉伸，上空间压缩、弯曲或剪切。横梁无级升降。传动部分采用圆弧同步齿形带，丝杠副传动，传动平稳，噪音低。行星轮减速机减速系统和精密滚珠丝杠副带动试验机的移动横梁运动，实现了无间隙传动。

1.2主机主要由底座、横梁和立柱组成。中横梁可实现无级升降。立柱将横梁连接成门式结构，强度高，刚性好，保证试验准确、安全。

1.3 导向机构：四根镀铬光轴加工而成的立柱，采用高碳铬轴承钢SUJ2。表面硬度可达62±2HRC，极高的材料性能保证了整机框架刚度。采用米思米无油润滑轴承，保证长时间高速运行平稳。

1.4电机选用日本松下伺服电机：可实现行业最快的响应频率2.0kHz，反应速度快；横梁动作平滑、停止时无振动，有效缩短高精度的定位时间，运行中噪音低，配时代最新控制器，可控速度可实现行业最高水平的稳定速度；防护等级达到TP67标准，环境的适应性更强。

1.5减速系统：采用行星轮减速机和圆弧同步齿形带减速相结合的方式；精密的斜齿轮传动，运行顺畅、平稳，齿间背隙小于5分，配备精密预紧的滚珠丝杠，使横梁正反向运行零误差。齿轮箱采用高质量、高粘度润滑油，有效防止泄露，且产品生命周期内无需更换润滑油，终生免维护。

1.6传感器：美国进口品牌传感器，精度高、寿命长，外部采用不锈钢材料，具有良好的防水性能，防护等级可达IP67。

1.7传动系统：选用多达72道工序的精工双螺母预紧磨削丝杠，预紧力精确控制，消除传动间隙，磨削保证精度，热处理工艺保证滚道硬度，丝杠传动平稳、噪音小、使用寿命长、终生免维护。

1.8外形：主机外罩采用铝合金材料一次挤压成型，硬度高、刚性好、无变形，表面磨砂处理，整体美观耐用。

2、控制系统：

2.1单通道全数字伺服控制器做为系统控制器。控制系统作为自主研发先进的试验系统用于本设备，可全面确保系统的先进性与可靠性。

2.2 采用先进的表面贴片技术（SMT）与工艺，并综合利用现场可编程门阵列（FPGA）技术、多层线路板技术、光电隔离技术和当代模拟线路高度集成技术而研发的专用试验控制器。该控制器集微弱信号处理、A/D转换、数字量I/O、D/A转换、脉冲技术及脉冲发生（PWM）等功能于一体。

2.3控制器的高分辨率反馈取样及信号调节技术将数字式伺服控制器的数据质量提高到一个新的层次。全程不分档测量技术，保证了在整个传感器量程范围内都有精确的可重复的测量数据。

2.4具有过载、过流、过压、欠压、过速、位移上下限位和紧急停止等保护功能。

2.5控制器可通过增加配置负荷传感器，扩大试验力测量范围。

2.6具有TMS网络接口，可进行数据的传输、存储、打印记录和网络传输打印，可与企业内部局域网或Internet网连接。

2.7电气控制线路参照国际标准，符合国家试验机电气标准，抗干扰能力强，保证了控制器的稳定性，试验数据准确性。

3 、附具

3.1 常规拉伸试验附具：

3.2 常规压缩试验附具直径：Φ120 mm

4.控制系统

4.1单通道全数字伺服控制器做为系统控制器。控制系统作为自主研发先进的试验系统用于本设备，可全面确保系统的先进性与可靠性。

4.2控制器的高分辨率反馈取样及信号调节技术将数字式伺服控制器的数据质量提高到一个新的层次。全程不分档测量技术，保证了在整个传感器量程范围内都有精确的可重复的测量数据。

4.3具有过载、过流、过压、位移上下限位和紧急停止等保护功能。

4.4控制器可通过增加配置负荷传感器，扩大试验力测量范围。

4.5可进行数据的传输、存储、打印记录和网络传输打印，可与企业内部局域网或Internet网连接。

4.6电气控制线路参照国际标准，符合国家试验机电气标准，抗干扰能力强，保证了控制器的稳定性，试验数据准确性。

5、软件

该测控软件用于微机控制电子万能试验机进行各种金属及非金属的试验，按照相应标准完成实时测量与显示、实时控制及数据处理、结果输出及报表打印等各种功能。

5.1 软件保证了试验操作和数据处理符合GB/T228.1-2010 《金属材料拉伸试验 第1部分：室温试验方法》中的要求。

5.2 采用统一界面设计，可应用于Win7、Win10等多种操作系统。软件具有可选择的多语言试验界面，特殊的多语言模块可方便用户自行翻译为其他语言版本，具有强大的分析和报告功能，试验主界面主要包括菜单与快捷键、数据显示、控制、曲线显示、速度显示、试样信息几个部分。

5.3 数据显示部分：试验力、力峰值、变形、横梁位移、试验时间五项内容可实时显示，并可单独清零；

5.4自动程控方式具有试验过程控制模式智能设置系统，提供给专业用户试验编程器。用户可以根据需要，按照规则灵活组合多种控制方式及控制速度，编制试验控制程序，并可存贮。测控软件可按照此程序自动完成试验。用户可以预先编制、存贮若干个试验程序，使用时通过下拉菜单选择调用。试验软件根据用户需求收发I/O控制命令，配套自动化设备。

5.5 曲线显示部分具有试验力-变形，试验力-位移，应力-应变等多种试验曲线的实时显示功能，可随时切换观察；具有坐标自适应功能，使曲线总是处于最佳的显示状态；可非常方便地对曲线进行放大、缩小及移动等操作。

5.6速度显示部分可实时显示试验力、横梁位移、变形、应力、应变的速度。

5.7试样信息部分可显示试样材料、编号、试样尺寸等相关信息。可与扫码器进行数据通讯，读取信息。

5.8分权限管理，不同级别的操作者有不同的操作权限，可操作的菜单等内容也有所不同，有效的保护了整个系统；

5.9采用人机交互方式分析数据。处理方法满足应用广泛的GB/T 228.1-2010《金属材料拉伸试验 第1部分：室温试验方法》要求，可自动计算弹性模量、屈服强度、规定塑性延伸强度等各种性能参数；

5.10试验数据以文本文件的方式存贮，方便用户查询，满足GB/T 228.1-2010的要求；方便利用任何通用商业报表、字处理软件对试验数据进行再处理，同时方便联网传递数据；

5.11可记录、保存试验全过程的数据曲线，并具有演示功能，实现不开试验机主机进行试验再现演示；

5.12试验报告试验数据存储、检索及统计分析功能，并可导出为word、html、excel等格式，可以批量打印试验报告；

 5.13可自动识别并支持遥控盒点动控制（横梁上升、下降），方便了试样的装夹等操作；

5.14具备试验力过载保护自动停机功能。

5.15可以智能判断试样断裂，自动停机。

5.16软件可智能识别横梁上下限位及急停信号，并进行保护。且软件显示状态与主机的横梁实际运行状态保持一致。在保护后，可直接通过软件操作使横梁反方向运行脱离开限位，无需手动去移开机械限位。

5.17当进行批量试验时，每个试样试验结束后数据可自动存贮，并自动进入下一个试验，依次自动完成整批试验。

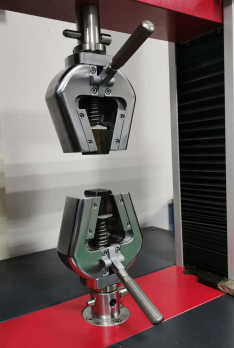

多功能 夹具连接套，规格标准化，更换不同夹具，可进行拉伸、压缩、剪力、弯折、撕裂、剥离等多种测试。

五、产品配置清单：
